Системы отопления теплиц

GROUNDTHERM Тепличная система

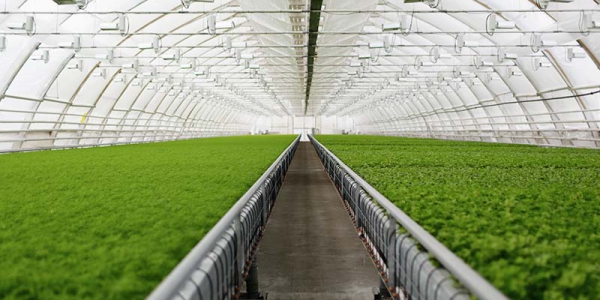

Отопление теплицы - один из важнейших факторов успешного выращивания. Некоторым растениям требуется теплая температура круглый год, поэтому важно исключить любые потери тепла и обеспечить температурную стабильность.

Система отопления используется для поддержания температуры теплицы на приемлемом уровне, когда температура наружного воздуха низкая, что происходит в зимние месяцы, или когда окружающая среда не может удовлетворить потребности растений в тепле. Методы, используемые для обогрева теплицы, различаются в зависимости от потребностей производителя, местоположения теплицы и т. д.

Однако каждая система отопления должна соответствовать определенным критериям, таким как:

• Обеспечьте растениям подходящую температуру
• Равномерно распределяет тепло внутри теплицы
• Не загрязнять парниковый воздух выхлопными газами
• Работайте эффективно и экономично
• В случае выхода из строя немедленно сообщить производителю.

Благодаря более высокой производительности системы GROUNDTHERM по сравнению с обычными системами, она может работать с более низкими температурами воды и поэтому может хорошо сочетаться с современными энергосберегающими системами, такими как тепловые насосы, солнечные панели, геотермия и т. д. Горячая вода циркулирует внутри Groundtherm трубы трубы, которые успешно прошли испытания на отопление.

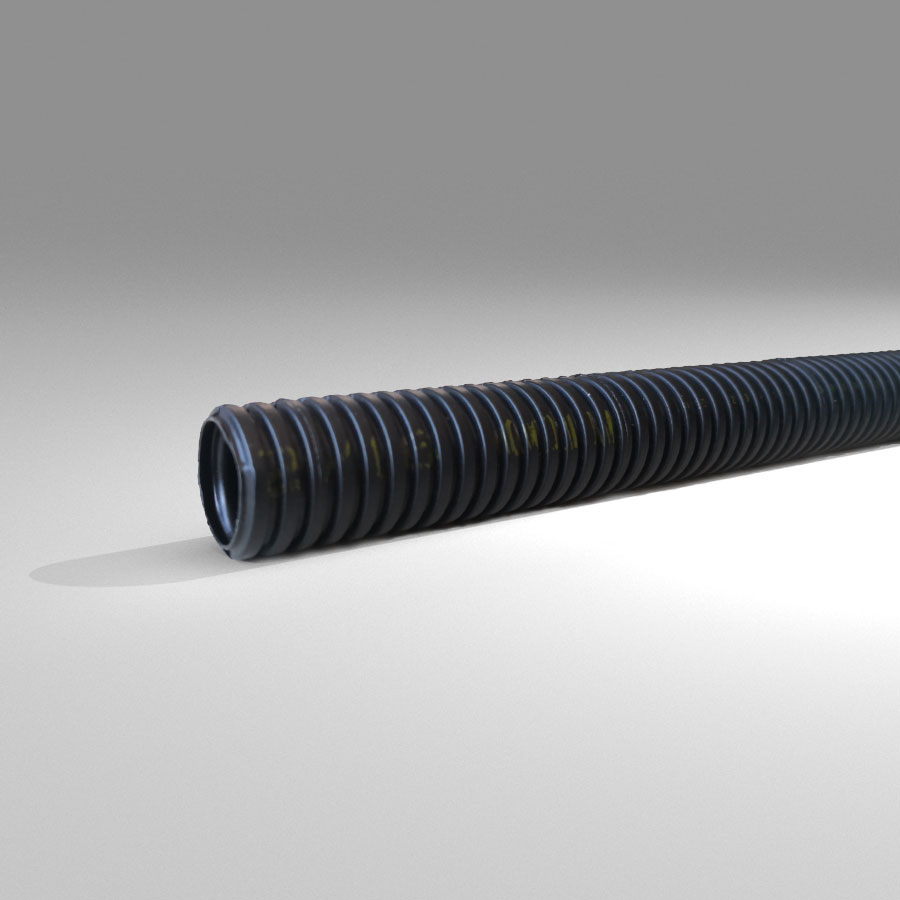

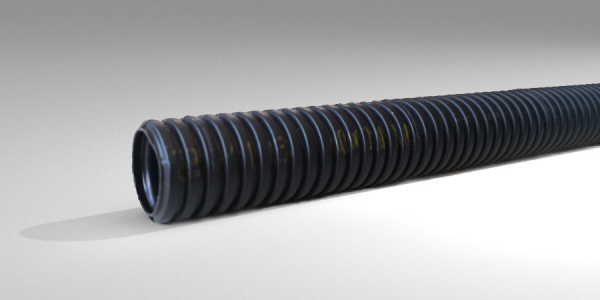

Эти трубы производятся из специального сырья, полипропилена Random черного цвета, и они очень устойчивы к коррозии, кислой почвенной среде, удобрениям и пестицидам. Профиль трубы Groundtherm напоминает «Радиатор» и имеет примерно вдвое больший КПД, чем обычная гладкая труба из полипропилена (диаграмма 1). Трубы доступны с номинальным диаметром 25 мм и имеют номинальное рабочее давление 1,5 бар при обычной температуре нагрева теплицы (50 ° C). Они сопровождаются полным набором фурнитуры из того же материала.

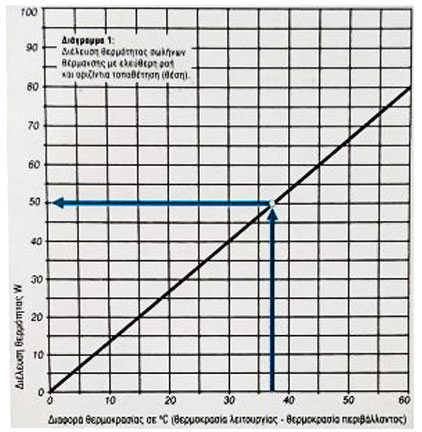

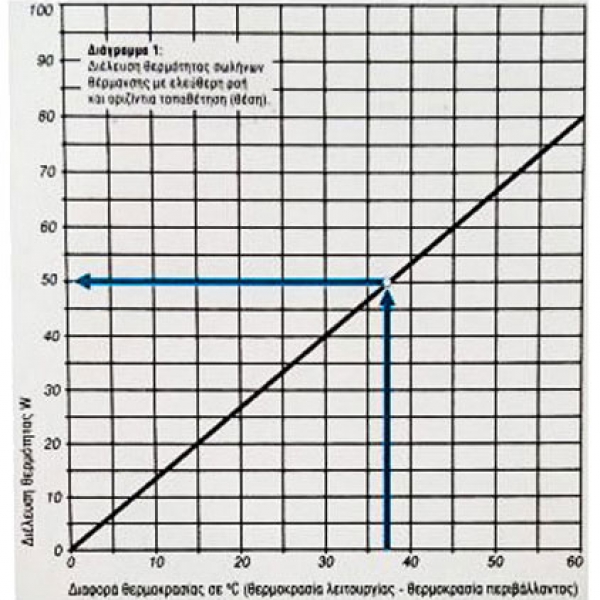

Диаграмма 1

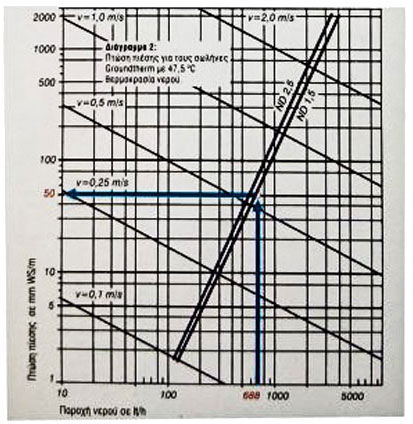

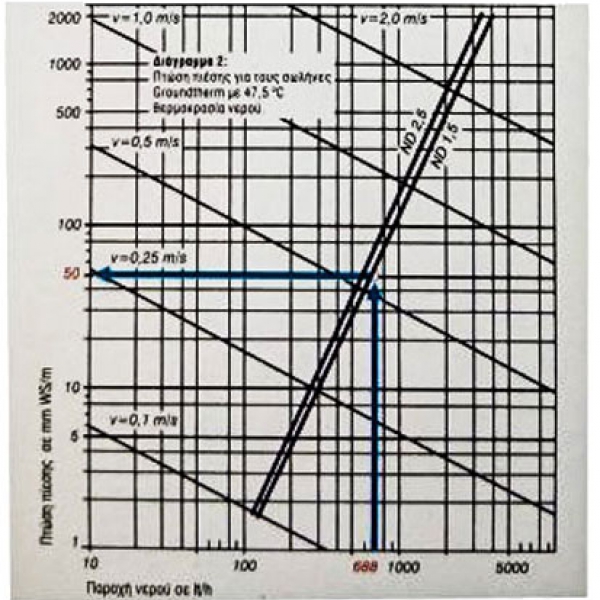

Диаграмма 2

Пример расчёта

Система обогрева Groundtherm будет установлена в теплице на земле между рядами растений, и ее размеры будут определены следующим образом.

Входные данные

• Теплица 25 × 40 = 1000 м2, требуемая тепловая нагрузка 200 Вт / м2, т.е. 1000 × 200 = общая тепловая нагрузка 200000 Вт.
• Температура воды на входе 50 ° C и обратной 45 ° C, поэтому средняя температура составляет 47,5 ° C (ΔΤ = 5 ° C).
• Желаемая температура теплицы 10 ° C.
• Длина петли от входного штуцера до выходного штуцера 40 × 2 = 80 м.

Расчётное тепловыделение

Теплопроизводительность на метр трубы

ΔΤ между средней температурой горячей воды и комнатной температурой 47,5 ° C -10 ° C = 37,5 ° C. Из диаграммы 1 получается мощность трубы 50 Вт / м2.

Требуемый размер трубы

Требуемая энергия Вт / м2: мощность трубы Вт / м = общая длина трубы в м / м 2200 Вт / м2: 50 Вт / м = 4 м / м2.

Длина трубы м / м2 x общая площадь м2 = общая длина трубы м. 4 м / м2 х 1000 м2 = 4000 м.

Среднее расстояние между трубами

Общая площадь / общая длина 1000 м2: 4000 м = 0,25 м.

Общая подача воды в час

Общая требуемая энергия / (ΔT коэффициент трансформации 200000 Вт / 5 ° C x 1,163 = 34394 л / ч.

Необходимое водоснабжение в каждом контуре / час

Общий расход x длина петли / общая длина 34 394 л / ч x 80 м / 4000 м = 688 л / ч.

Общая потеря давления (из диаграммы 2)

Для водоснабжения 688 л / ч диаграмма 2 дает потерю давления 50 мм вод.
